M-CON-232-s

M-CON-232-s

  • M-CON-232-s konwerter RS-232 na CAN (np. podłączenie modułu INT-RS Satel)
RozmiarCena / szt.RabatDostępność i wysyłkaKup za punktyIlość
uniwersalny
824,10 zł brutto
Rabat
Produkt na zamówienie
Produkt na zamówienieWysyłka w piątek (03.06) (∞ szt. na zamówienie)
Kup za punkty
Suma wybranych produktów:
(Zniżka %)
0
brutto / 1szt.
/ 1szt.
14 dni na łatwy zwrot
Ten produkt nie jest dostępny w sklepie stacjonarnym
Bezpieczne zakupy
Po zakupie otrzymasz pkt.





Opis produktu

Moduł M-CON-232-s jest składnikiem systemu Ampio Smart Home i służy do konwersji transmisji z urządzeń ze złączem RS232 na standard CAN-Bus.



Specyfikacja techniczna



typ złącza komunikacyjnego RS:232
napięcie zasilania:  11 - 16 VDC
 maksymalny pobór prądu: 20mA
zajętość na szynie DIN:  2S



Charakterystyka ogólna



Na froncie modułu znajdują się diody sygnalizacyjne LED. Zielona dioda LED sygnalizuje komunikację po szynie CAN-Bus:

cykliczne jedno błyśnięcie co 1 sek. – komunikacja CAN-Bus prawidłowa
cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio SmartHome
cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN-Bus

Czerwona dioda sygnalizuje transmisję przez port RS232.

Moduł daje możliwość zintegrowania z systemem Ampio Smart Home urządzeń posiadających port szeregowy zgodny ze standardem RS232. Są to między innymi klimatyzatory, rekuperatory, sprzęt audio, telewizory, systemy alarmowe, itd.

Sterowanie modułem odbywa się poprzez magistralę CANBus. Do zasilania modułu wymagane jest napięcie 11-16V DC.



Przez swoją uniwersalność moduł MCON-232 jest jednym z nielicznych urządzeń, których nie aktualizuje się automatycznie.Wgrywanie oprogramowania możliwe jest jedynie „ręcznie”, wybierając odpowiedni plik z programem.



Dedykowane oprogramowanie identyfikowane jest po nazwie pliku, którego składnia jest w przeważającej części zgodna z przyjętą nomenklaturą dla aktualizacji urządzeń Ampio Smart
Home. Z tą tylko różnicą, że ostatnie dwie cyfry wersji oprogramowania definiują przeznaczenie programu.

I tak jeśli nazwa pliku ma schemat:

ampio_TXXX_PYYY_SZZZTT.amp

XXX typ urządzenia, dla urządzeń MCON ma wartość 25,
YYY wersja sprzętowa urządzenia,
ZZZ wersja oprogramowania,
TT przeznaczenie oprogramowania.

Poniżej lista dostępnych oprogramowań dla różnych wartości:


TT    Symbol              Opis
00 TEST Oprogramowanie testujące urządzenie
01 INTEGRA Integracja z systemem alarmowym Satel Integra
02 UNI-ONEWAY Jednokierunkowe integracje, wysyłanie dowolnych rozkazów
03 SPECJALNE oprogramowanie wykonywane dla konkretnych integracji

Programowanie



Programowanie modułu odbywa się za pomocą specjalnego programatora, dostępnego dla autoryzowanych instalatorów, oraz programu Ampio CAN Konfigurator. Dzięki niemu możemy
skonfigurować sposób w jaki moduły mają reagować na wejścia i inne informacje z magistrali CAN.

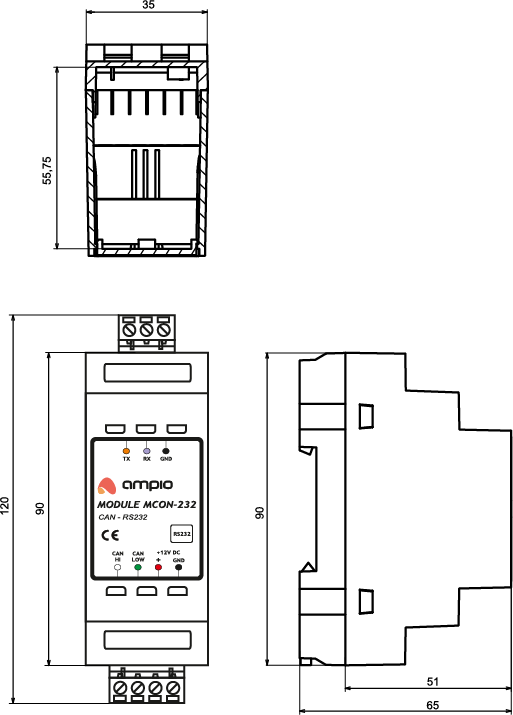

Wymiary

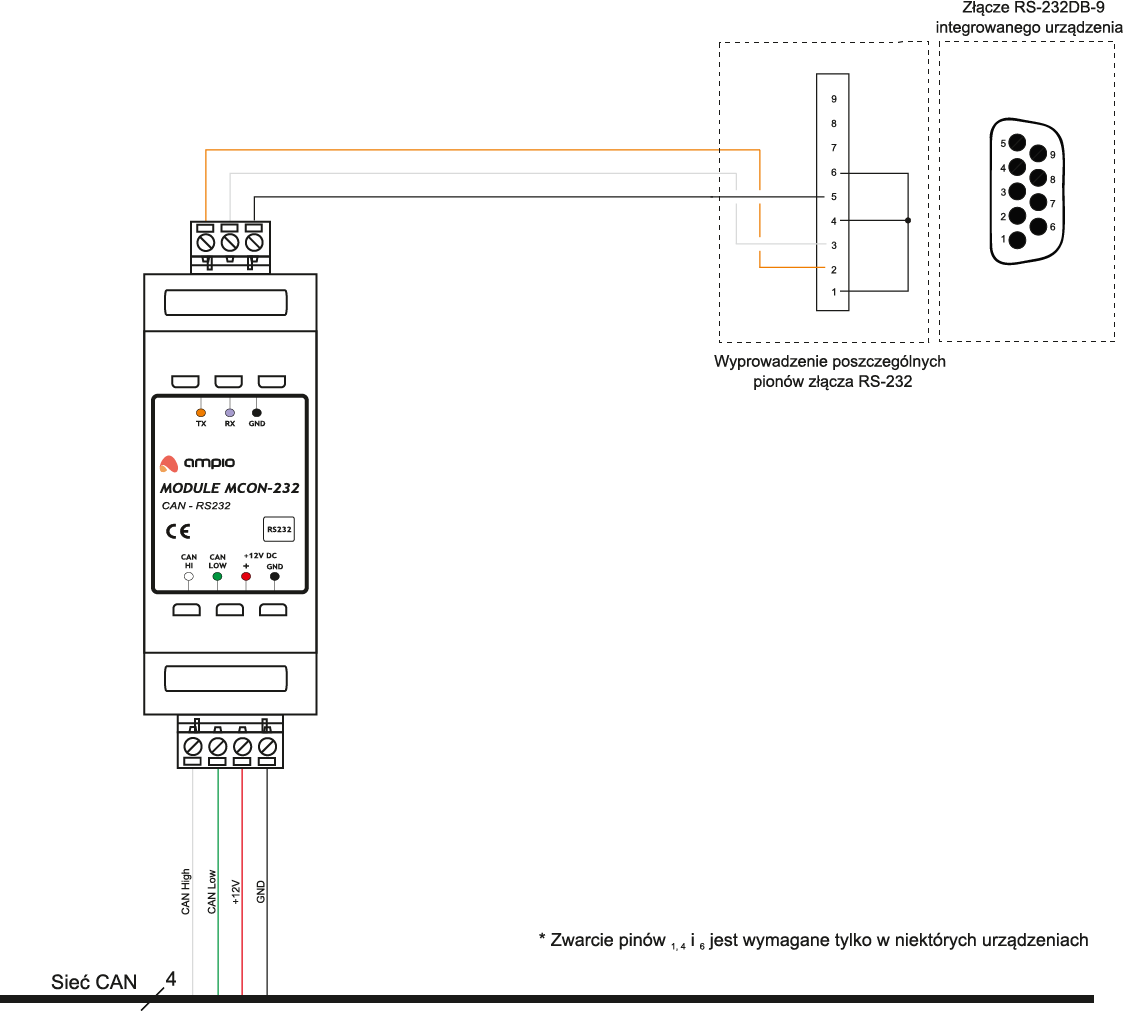

Schemat połączenia





Symbol
AM:M:M-CON-232-s
Kod producenta
5904576910020
Seria
Sposób montażu
Szyna DIN (Szafa)
Grupa urządzeń
MCON Integracyjne
Długość towaru w centymetrachWięcej
Długość towaru w centymetrach
14Więcej
Długość towaru w centymetrach
Wysokość towaru w centymetrachWięcej
Wysokość towaru w centymetrach
4Więcej
Wysokość towaru w centymetrach
Szerokość towaru w centymetrachWięcej
Szerokość towaru w centymetrach
8Więcej
Szerokość towaru w centymetrach
Gwarancja producenta na 5 lat
