M-CON-485-s
- M-CON-485-s konwerter RS-485 na CAN (np. integracja z licznikami energii elektrycznej, rekuperatorami)
Opis produktu
Moduł M-CON-485-s jest składnikiem systemu Ampio Smart Home i służy do konwersji transmisji z urządzeń ze złączem RS485 ModBus RTU na standard CAN-Bus.
Specyfikacja techniczna
| typ złącza komunikacyjnego | RS:485 |
| napięcie zasilania: | 11 - 16 VDC |
| maksymalny pobór prądu: | 20mA |
| zajętość na szynie DIN: | 2S |
Charakterystyka ogólna
Na froncie modułu znajdują się diody sygnalizacyjne LED. Zielona dioda LED sygnalizuje komunikację po szynie CAN-Bus:
cykliczne jedno błyśnięcie co 1 sek. – komunikacja CAN-Bus prawidłowa
cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio SmartHome
cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN-Bus
Czerwone diody (Tx, Rx) sygnalizują transmisję przez port RS485.
Moduł daje możliwość zintegrowania z systemem Ampio Smart Home większości urządzeń wykorzystujących protokół MODBUS RTU przesyłany przez interfejs RS485. Jednak nie jest to jedyna opcja, wgrywając odpowiednie oprogramowanie można zintegrować każde urządzenie wykorzystujące transmisję w standardzie RS485 half-duplex, które nie wspiera protokołu MODBUS RTU.
Sterowanie modułem odbywa się poprzez magistralę CANBus. Do zasilania modułu wymagane jest napięcie 11-16V DC.
Programowanie
Przez swoją uniwersalność moduł MCON-232 jest jednym z nielicznych urządzeń, których nie aktualizuje się automatycznie.Wgrywanie oprogramowania możliwe jest jedynie „ręcznie”, wybierając odpowiedni plik z programem. |
Programowanie modułu odbywa się za pomocą specjalnego programatora, dostępnego dla autoryzowanych instalatorów, oraz programu Ampio CAN Konfigurator. Dzięki niemu możemy
skonfigurować sposób w jaki moduły mają reagować na wejścia i inne informacje z magistrali CAN.
Dedykowane oprogramowanie identyfikowane jest po nazwie pliku, którego składnia jest w przeważającej części zgodna z przyjętą nomenklaturą dla aktualizacji urządzeń Ampio Smart
Home. Z tą tylko różnicą, że ostatnie dwie cyfry wersji oprogramowania definiują przeznaczenie programu.
I tak jeśli nazwa pliku ma schemat:
ampio_TXXX_PYYY_SZZZTT.amp
XXX typ urządzenia, dla urządzeń MCON ma wartość 25,
YYY wersja sprzętowa urządzenia,
ZZZ wersja oprogramowania,
TT przeznaczenie oprogramowania.
Poniżej lista dostępnych oprogramowań dla różnych wartości:
| TT | Symbol | Opis |
| 00 | TEST | Oprogramowanie testujące urządzenie |
| 01 | INTEGRA | Integracja z systemem alarmowym Satel Integra |
| 02 | LE-03MP | Integracja dedykowana dla liczników energii F&F LE-03MP |
| 03 | UNI-ONEWAY | Jednokierunkowe integracje, wysyłanie dowolnych rozkazów |
| 04 | ST-WEATH | Stacja pogodowa MODBUS Elsner Elektronik P03/3-Modbus xxx – Stacja standard MODBUS 2xxx – Stacja standard ASCII(od 2018 roku) |
| 05 | SPECIAL | Oprogramowanie wykonywane dla specjalnych integracji |
| 06 | REK VALLOX | Integracja dedykowana dla rekuperatorów Vallox |
| 07 | UNI-MODBUS | Uniwersalne oprogramowanie MODBUS |
| 08 | JABLOTRON | Integracja dedykowana dla systemów Jablotron |
| 09 | METEO | Integracja ze stacją pogodową Ampio |
| 10 | AMPIO-EKEY | Interfejs integracyjny dla E-KeyID |
| 11 | CARCHARGER | System ładowania pojazdów Ampio |

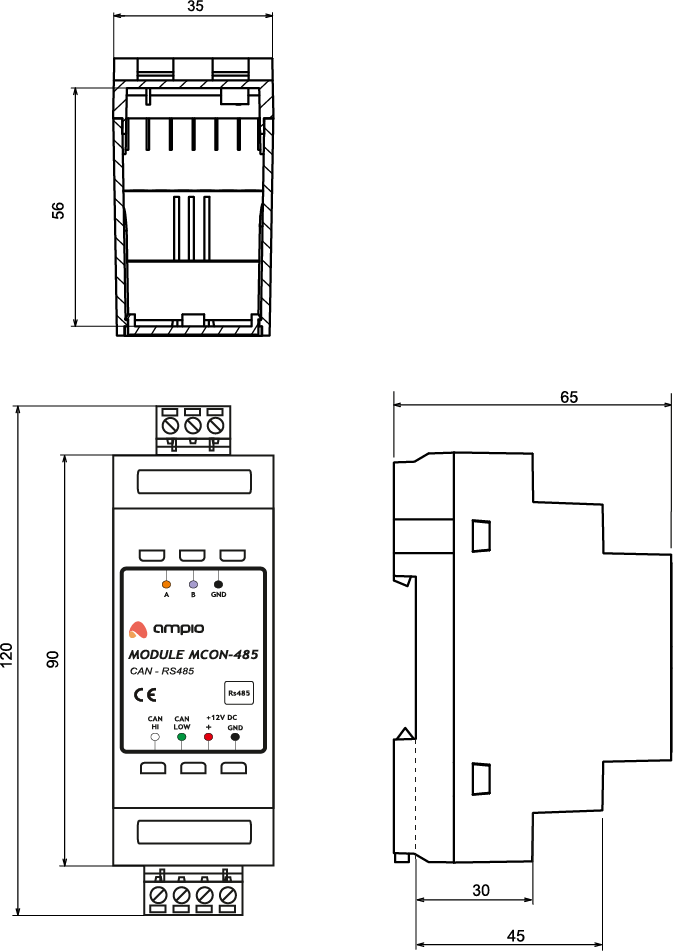

Wymiary

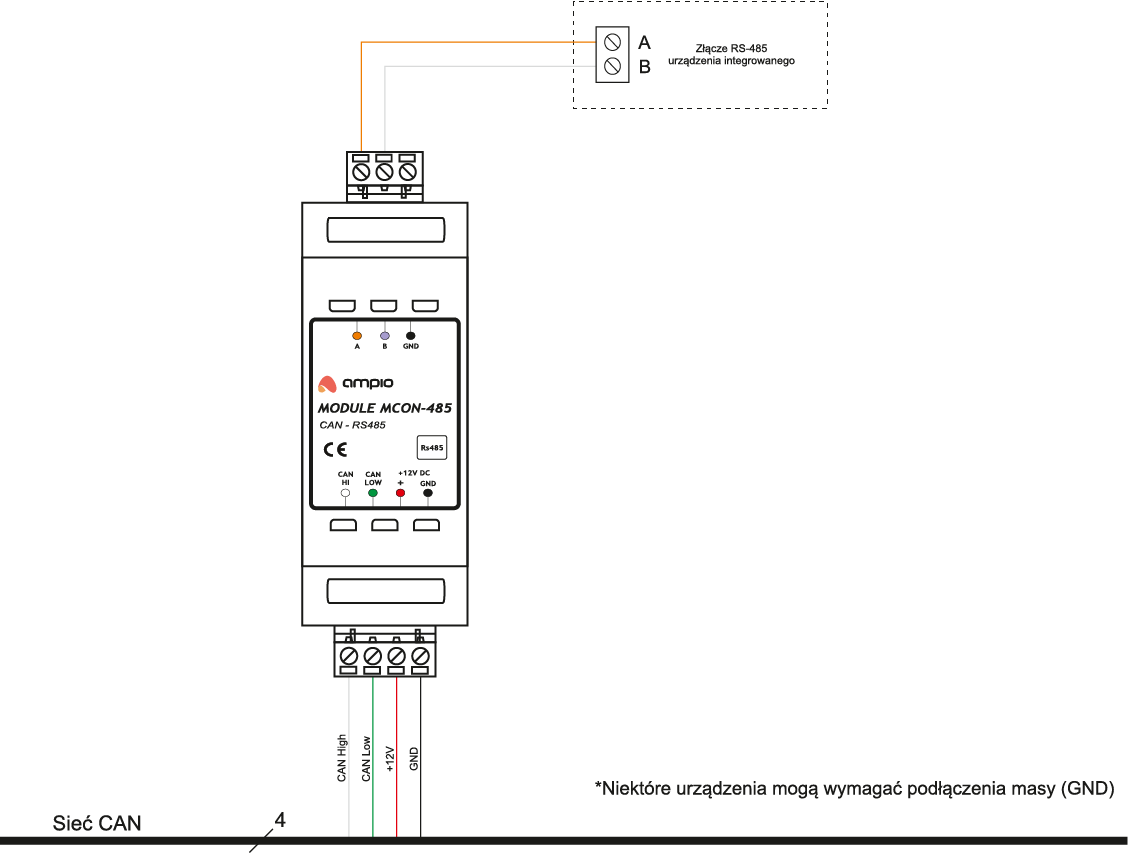

Schemat połączenia
Producent gwarantuje naprawę lub wymianę sprzętu do 60 miesięcy od daty zakupu. Skontaktuj się ze sklepem za pośrednictwem formularza reklamacji aby zamówić kuriera który odbierze sprzęt z Twojego domu.
