M-DIM-1p
- M-DIM-1p moduł ściemniacza, płynna regulacja mocy max. 300W, 1 wyjście, 2 wejścia, 1-Wire, puszka
Opis produktu
Moduł ściemniacza wchodzący w skład systemu Ampio Smart Home, jest uniwersalnym urządzeniem rozbudowanej i zaawansowanej automatyki budynku. Najczęściej stosowany do sterowania oświetleniem ściemnianym 230V. Moduł obsługuje pomiar mocy oraz posiada zabezpieczenia przeciwzwarciowe.
Specyfikacja techniczna
wyjścia: | 1 płynnie regulowane wejście |
wejścia: | 2 wejścia zwierane do masy + wejście 1-wire (obsługa do 6 czujników temperatury Dallas DS18B20) |
napięcie zasilania: | 9 - 16 VDC |
maksymalny pobór prądu: | 50mA |
typ obudowy: | dopuszkowy 47x47x20mm |
Charakterystyka ogólna
Na froncie modułu znajdują się diody sygnalizacyjne LED. Zielona dioda LED sygnalizuje komunikację po szynie CAN-Bus:
cykliczne jedno błyśnięcie co 1 sek. – komunikacja CAN-Bus prawidłowa
cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio SmartHome
cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN-Bus
Pozostałe czerwone diody LED sygnalizują stan poszczególnych wyjść modułu:
dioda świeci – wyjście załączone
dioda nie świeci – wyjście wyłączone
Sterowanie modułem odbywa się poprzez magistralę CANBus. Do zasilania modułu wymagane jest napięcie 9-16V DC. Urządzenia pozwala na płynne sterowanie zasilaniem odbiornika o mocy nie przekraczającej 300W. Dzięki zastosowaniu tranzystora MOSFET na wyjściu OUT mamy możliwość płynnej regulacji napięcia w zakresie 0-230V AC bez nadmiernego wydzielania ciepła.
Moduł umożliwia zrealizowanie ciekawych efektów świetlnych np. płynnego zapalania lamp na podjeździe do garażu lub ogrodzie czy basenie.
Do modułu można dołączyć do 6 czujników temperatury firmy Dallas DS18B20. Wyniki pomiarów temperatury możemy wykorzystać w dowolny sposób, do wykonywania określonych operacji, np. od zamykania rolet, włączania/wyłączania pomp, zaworów, prezentowanie na włącznikach dotykowych z wyświetlaczami, czy obrazowanie w aplikacjach natywnych.
Programowanie
Programowanie modułu odbywa się za pomocą specjalnego programatora, dostępnego dla autoryzowanych instalatorów, oraz programu Ampio CAN Konfigurator. Dzięki niemu możemy
skonfigurować sposób w jaki moduły mają reagować na wejścia i inne informacje z magistrali CAN.

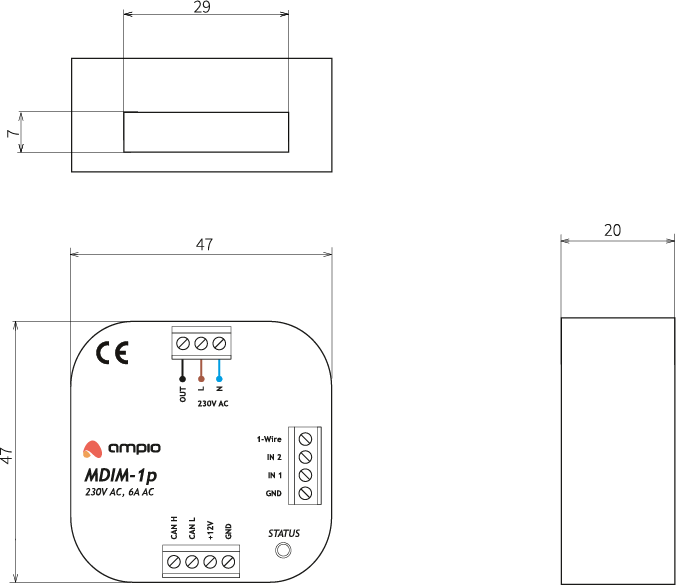

Wymiary

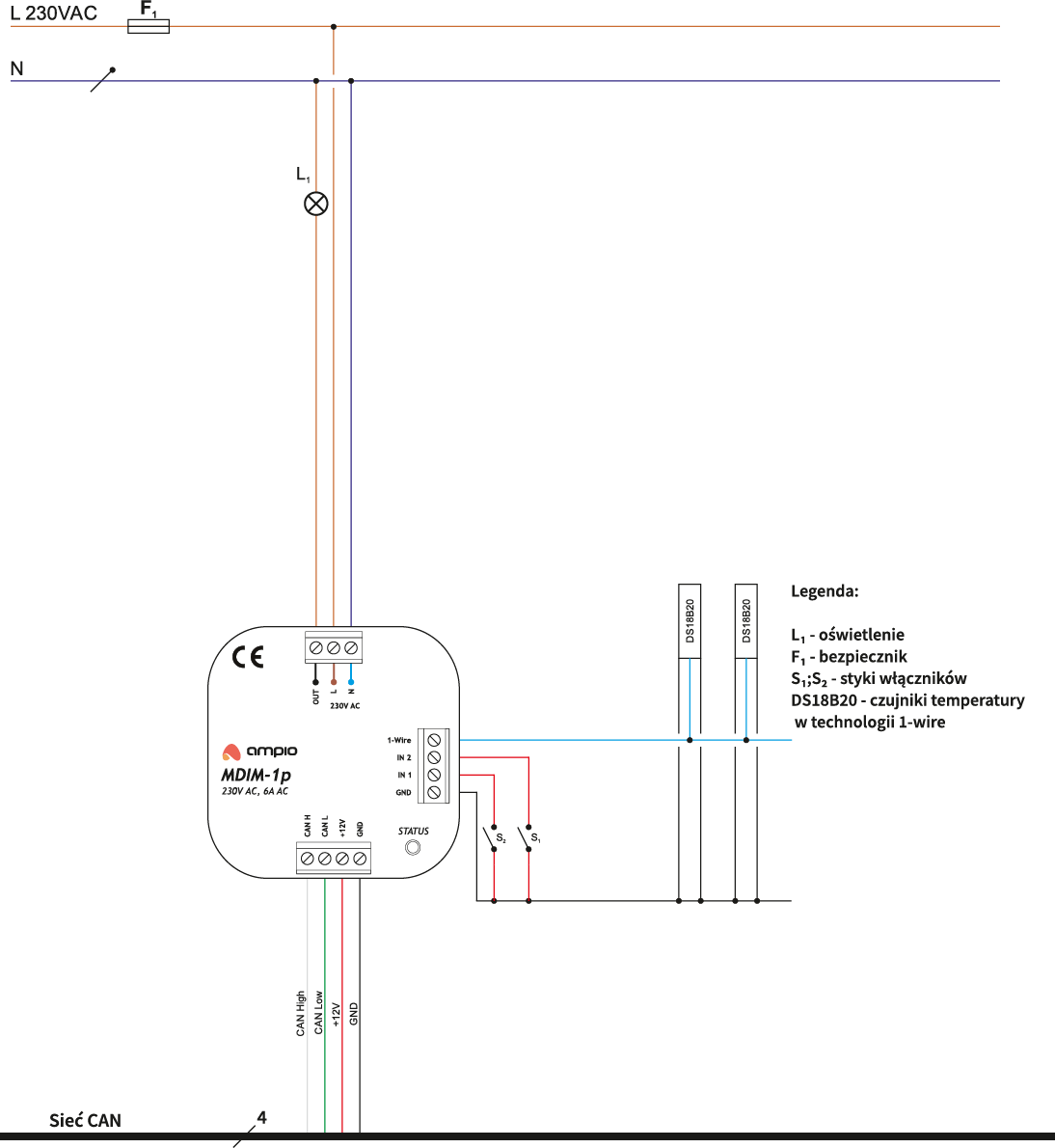

Schemat połączenia
Producent gwarantuje naprawę lub wymianę sprzętu do 60 miesięcy od daty zakupu. Skontaktuj się ze sklepem za pośrednictwem formularza reklamacji aby zamówić kuriera który odbierze sprzęt z Twojego domu.
