Ramka RM-B-S-2 do natynkowego montażu paneli AMPIO

Ramka służąca do natynkowego montażu paneli sensorowych AMPIO

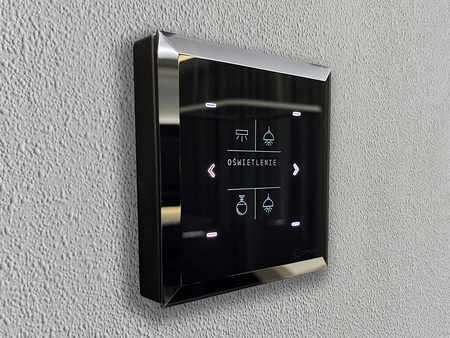

Ramka umożliwia natynkowy montaż paneli dotykowych Ampio, oraz montaż czujnika temperatury.

Jej montaż polega na przykręceniu standardowej blaszki podtynkowej Ampio z tą różnicą, że blaszkę tę przykręcamy natynkowo do zwykłej puszki elektrycznej. Ramkę natomiast podklejamy pod panel za pomocą taśmy klejącej przyklejonej do ramki. Ramka u dołu posiada specjalne wycięcie w którym można umieścić czujnik temperatury

KOD OZNACZANIA MODELU RAMEK

PRZYKŁAD Jeśli ramka jest koloru czarnego i przeznaczona jest do dużych paneli z fazą 5 mm to jej oznaczenie będzie RM-B-L-5

Ramka wykonana jest z płyty PLEXI o grubości 10 mm, wycinana laserowo oraz szlifowana po obwodzie zewnętrznym z góry, oraz z lewej i prawej strony. Z lewej i prawej strony naklejona jest taśma montażowa

Wymiary ramek

UWAGA! Rozmiar po obwodzie zewnętrznym ramek jest delikatnie mniejszy od rozmiaru paneli Ampio z racji delikatnej fazki u spodu paneli, oraz po to by ramka nie wystawała poza obwód panela w przypadku lekko nierównego podklejenia.

Wymiary ramek po obwodzie zewnętrznym*

Ramki do paneli dużych z fazą 5mm - 92,5mm x 163mm  (RM-B-L-5, RM-W-L-5, RM-O-L-5)

RM-B-L-5 kolor czarny

RM-W-L-5 kolor biały

RM-O-L-5 kolor opal

Ramki do paneli małych z fazą 5 mm  - 92,5mm x 92,5mm (RM-B-S-5, RM-W-S-5, RM-O-S-5)

RM-B-S-5 kolor czarny

RM-W-S-5 kolor biały

RM-O-S-5 kolor opal

Ramki do paneli dużych z fazą 2 mm i bez fazy - 87,5mm x 158mm (RM-B-L-2, RM-W-L-2, RM-O-L-2)

RM-B-L-2 kolor czarny

RM-W-L-2 kolor biały

RM-O-L-2 kolor opal

Ramki do paneli małych z fazą 2 mm i bez fazy - 87,5mm x 87,5mm (RM-B-S-2, RM-W-S-2, RM-O-S-2)

RM-B-S-2 kolor czarny

RM-W-S-2 kolor biały

RM-O-S-2 kolor opal

*UWAGA! Ze względu na ręczną metodę szlifowania ramek, tolerancja powyższych wymiarów wynosi +/- 1mm
